Как правильно выбрать репитер

Как выбрать и установить репитер сотовой связи на даче и дома

Выбор рабочего диапазона репитера

Сотовый репитер усиливает и корректирует сигнал мобильной сети. Как известно, существует несколько стандартов связи: 2G, 3G, 4G/LTE. Каждый из них работает на разных частотных диапазонах:

• 2G – 900/1800 МГц. Данный стандарт связи создан, в основном для голосовой связи.
• 3G – 900/2100 МГц. Стандарт, изначально созданный под нужды интернет пользователей, которые выходят в сеть со смартфона. Подходит для голосовой связи, серфинга в сети, а также общения в мессенджерах.
• 4G/LTE – 800/900/1800/2600 МГц. Наиболее продвинутый стандарт связи. Позволяет свободно общаться голосом, пользоваться полным функционалом интернет сервисов, осуществлять видеозвонки, а также смотреть онлайн-трансляции и видеофильмы в высоком разрешении.

При выборе диапазона репитера нужно помнить одно правило: смартфон будет работать на верхней частоте, даже если на ней ловится минимальный сигнал. Рассмотрим на примере.

Мобильный телефон ловит сигнал 4G на частотах 1800 и 2600 МГц. При этом на 1800 МГц дисплей аппарата показывает полный сигнал, а на 2600 МГц только одно деление. В этом случае телефон будет работать именно с диапазоном 2600 МГц, вне зависимости от уровня сигнала данного диапазона. Данный параметр нужно держать в голове. Он понадобится при выборе будущего усилителя.

Узнать стандарты сети, которые поддерживает ваш телефон можно на коробке устройства или в руководстве пользователя смартфона. Зная данные параметры, можно перейти к измерениям сигнала сотовой сети в том месте, где будет использоваться мобильный телефон.

Как делать замеры сотового сигнала

Существует несколько способов замера сотового сигнала. Основываясь на них выбирают модель репитера по заданным характеристикам:

1. Бытовой метод. Его суть заключается в том, что измерение уровня сигнала сети делают в двух точках. Первая локация — место, где будут пользоваться телефоном чаще всего. Вторая локация — контрольная точка измерения. Например, первый замер делают в доме или офисе, а второй на улице. Данный метод достаточно грубый и подойдет, пожалуй, для получения общей картины уровня сигнала на местности.
2. Продвинутый метод. Измерение уровня сигнала с помощью программ на смартфоне. Для этого вам необходимо скачать «приложение-сканер» на свой смартфон. Она самостоятельно протестирует все уровни сигнала на разных частотных диапазонах. Соответствующие программы можно найти в маркет-плейсах GooglePlay или AppStore.
3. Точный метод. Использование анализатора спектра. Это специальное диагностическое устройство, которое позволяет проанализировать все частотные диапазоны в режиме реального времени. При этом данные будут выводиться на экран анализатора спектра в виде гистограммы. Устройство диагностирует сигнал с точки зрения его амплитуды, частоты и уровней. Аппарат включает в себя: блок управления и анализа информации, а также выносную антенну. Анализатор спектра достаточно точное устройство. Оно может обрабатывать сигналы в частотном диапазоне от 9 КГц – 3 ГГц. Есть и более продвинутые устройства.

Несмотря на то, что способ является самым точным, он также является и самым дорогостоящим. Хороший анализатор спектра может стоить от 300 000 рублей, что гораздо дороже среднего смартфона. Обычно такие устройства покупают для нужд предприятий, либо берут в аренду.

Имея на руках показатели сети можно сделать расчет коэффициента усиления репитера (КУ), который нужно знать перед покупкой самого устройства.

Какой мощности выбрать репитер сотовой связи

При расчете мощности устройства учитывают следующие параметры:

• Коэффициент усиления внешней (донорной) антенны;
• Коэффициент усиления внутренней (сервисной) антенны;
• Потеря сигнала на проводах от устройства до внешней антенны;
• Значения качества сигнала вашего оператора сотовой связи (показатели сети).

Собственно, для нахождения КУ репитера нужно сложить коэффициенты усиления обеих антенн и вычесть из них потери сигнала на проводе, а также значения качества сигнала сотовой сети.

Существует и более простой способ. Измерьте уровень сигнала в том месте, где вы будете находиться и в открытом месте, где будет установлена внешняя антенна. Например: в доме и на улице. Если в доме сигнал слабый, в одно-два деления, а на улице показывает полный охват — выбирайте репитер с КУ в 65 дБ. В случае, когда сигнал на улице не сильно отличается от домашнего, либо поднимается на одно деление — покупайте устройство с КУ от 75 дБ и выше.

Принцип работы репитера

Устройство работает по принципу повторителя и усилителя сигнала. Он действует как двунаправленный усилитель сигнала. Обработка ведется на нескольких уровнях:

• Внешняя антенна устройства улавливает сигнал базовой сети (вышки вашего оператора).
• Репитер обрабатывает, усиливает и корректирует полученные данные.
• Улучшенный сигнал передается на внутреннюю антенну.
• Внутренняя антенна передает сигнал на мобильный аппарат/смартфон.

При исходящем звонке или передачи данных схема повторяется в обратном порядке.

Какие дополнительные компоненты потребуются для монтажа

Рассмотрим стандартный комплект для установки сотового репитера:

• Репитер сотовой связи;
• Сервисная (комнатная) антенна;
• Донорная (уличная) антенна;
• Соединительный коаксиальный кабель, разъемы и делители сигнала.

В данном списке для работы репитера потребуется докупить обе антенны и соединительный кабель. На последнем не стоит экономить, так как стоимость кабеля намного меньше, чем стоимость репитера. При этом нужно учесть, что длинный кабель всегда даст большую потерю сигнала, несмотря на его характеристики. Также важно выбрать хорошие антенны, которые будут ловить и “раздавать сигнал”.

Их делят на две группы, в зависимости от коэффициента усиления:

1. Направленные. Средний КУ 7-15 Дб. Существуют и более мощные модели.
2. Всенаправленные. Средний КУ 2-3 Дб.

Также антенны разделяют по рабочим диапазонам:

• широкополосные, поддерживающие весь набор стандартов сотовой связи (700–2700 МГц);
• однодиапазонные, предназначенные для приема и передачи сигнала лишь определенных коммуникационных технологий (900 МГц для GSM, 2100 МГц для 3G и т. д.).

Комнатная антенна для усиления сотового сигнала

Внутренние сервисные антенны подбирают исходя из правила: одна антенна на каждые 100 м. кв. Также нужно учитывать строение помещения, наличие перегородок, а также их толщину. Если вы собираетесь усиливать сигнал внутри большого помещения в несколько комнат или офисов, будет разумно купить собственную сервисную антенну для каждой площади.

Обычно комнатные антенны устанавливают на потолок или стену помещения. Чаще всего, это антенны с широким частотным диапазоном.

Уличная антенна для усиления сигнала сотовой связи

Уличную антенну желательно устанавливать на максимальной высоте, так, чтобы она могла наводиться на ближайшую вышку сотовой связи. Сами антенны оснащаются специальной защитой, которая позволяет им находиться на улице без боязни попадания осадков на корпус приемного устройства.

Выбирая уличную антенну при слабом сигнале сотовой сети лучше всего отдать предпочтение направленным устройствам, работающим на одном диапазоне. Конечно, для этого нужно предварительно узнать, за какой диапазон “цепляться”.

Ненаправленные антенны можно выбирать в том случае, если на вы устанавливаете их в условиях города, либо в месте, где ловится хороший сигнал на большом спектре частот.

Новинки репитеров сотовой связи на 2019 год

Каждый год на рынке репитеров появляются более новые и компактные устройства. Есть, как зарекомендовавшие себя бренды, так и компании, которые занимаются производством подобного оборудования сравнительно недавно. При выборе данного оборудования мы советуем обратить внимание на следующие показатели:

1. Поддерживаемый диапазон работы устройства.
2. Коэффициент усиления репитера.
3. Возможность ручной регулировки усиления.
4. Защитные свойства аппаратуры.

Если вы собираетесь устанавливать аппаратуру в помещении с высоким уровнем влажности, выбирайте устройства с влагозащитой.

Репитеры марки Vegatel VT3-3G (S, LED)

Vegatel — отечественная марка, которая специализируется на разработке радиоэлектроники. Ее производственные мощности находятся на территории завода «Энергомаш» г. Москвы.

Устройство Vegatel VT3-3G (S, LED) — это небольшой репитер в металлическом корпусе, который работает в частотном диапазоне 2100 МГц. Стандарт связи — 3G. В основном данное устройство подойдет тем, кто собирается совершать звонки. Также репитер позволяет работать в сети интернет. Устройство может работать в широком диапазоне напряжения – от 90 до 264 В. При этом количество абонентов одновременно находящихся в сети — не ограниченно.

Репитеры марки Дальсвязь DS-2100-27

Московская компания Дальсвязь работает на рынке сотовых сетей с 1998 года. Фирма начинала свою деятельность с установки и обслуживания сотовых сетей, а в 2014 году приступила к выпуску репитеров. Дальсвязь — сравнительно молодой, но амбициозный игрок на рынке усилителей сигналов сотовой сети.

Разработка компании Дальсвязь DS-2100-27 — репитер, работающий на частоте 2100 МГц. Стандарт связи — 3G. Устройство обладает неплохим усилением до 80 дБ. Сам аппарат выполнен в металлическом светлом корпусе. Максимальная площадь покрытия — 1500 м. кв.

Репитер марки Everstream ES2100L

Everstream — молодая компания, которая работает в сфере мобильных и спутниковых коммуникаций с 2007 года. Сегодня фирма делает акцент на производстве недорогих и качественных устройств для усиления сигнала сотовой сети. Компания демонстрирует высокие показатели по уровню продаж в разных регионах России, а также в странах СНГ.

Модель Everstream ES2100L — это новинка из линейки репитеров за 2019 год .Устройство работает на частотном диапазоне 2100 МГц и выдает коэффициент усиления до 75 дБ. При этом пользователь может регулировать шаг усиления в ручном режиме. Аппарат выполнен по технологии защиты корпуса IP30. Репитер может работать в помещении с уровнем влажности до 90%. Основная отличительная черта данного устройства — смарт функция “Plug and Play”. Включая “умный” режим, пользователю достаточно установить устройство на стену и подсоединить к нему антенны. Все настройки репитер выставит самостоятельно. Также, он будет увеличивать или уменьшать коэффициент усиления, в зависимости от условий окружающей среды.

Некоторые особенности при установке репитеров GSM, 3G, 4G

Репитер — это радиотехническое изделие, которое требует определенных условий установки и обслуживания. Зачастую пользователи думают, что достаточно просто повесить “коробочку” на стену или потолок и вывести пару антенн. Но все не так просто. Разберем наиболее часто встречающиеся ошибки, которые допускают люди при установке репитера в разных местах.

Рекомендации при установке репитеров в загородных домах и дачах

Часто репитер покупают для усиления сотового сигнала на дачном участке или в загородном доме. При этом люди не учитывают особенности ландшафта, а также изначальные условия сети:

1. Как правило, за городом операторы мобильной сети устанавливают вышки так, чтобы покрыть минимальные потребности пользователей. Иными словами, в условиях открытой загородной местности вышек намного меньше, чем в городе и часто используется 900 МГЦ диапазон для 2G и 1800 МГц – для 4G LTE. Именно поэтому важно знать нахождение базовой станции и делать точные промеры. Информация! Узнать примерные координаты ближайшего базовой станции можно при помощи специальных приложений на смартфоне.
2. Установка антенны в низменности. Иногда усилить сигнал сотовой сети довольно проблематично, особенно если ваш дом находится в зоне пониженного рельефа. В таких случаях нужно выносить уличную антенну на мачту как можно выше.
3. Установка грозозащиты. В условиях открытой местности высоко установленная антенна является отличной мишенью для молнии. Стоит заранее докупить комплект грозозащиты. В противном случае вы можете потерять все оборудование.

Рекомендации по установке репитеров в офисах, квартирах, кафе

В городе репитер пользуется не меньшей популярностью, чем на даче или в частном доме. Его устанавливают владельцы кафе или офисов для усиления сигнала 3G или 4G, чтобы потом раздавать интернет у себя в помещении на высокой скорости. Но и в городе нужно учитывать ряд особенностей при установке.

1. Установка антенны в области плотной городской застройки. Если вы хотите вынести антенну на первом этаже своего заведения или офиса, стоит заранее узнать, с какой стороны вы получите самый мощный сигнал.
2. Малый охват. Рассчитывайте количество сервисных (домашних) антенн согласно площади помещения (рекомендуем ставить сервисную антенну в каждую комнату). Также обращайте внимание на перегородки и препятствия для сигнала. Заранее разместите антенну так, чтобы она смогла покрывать максимум площади вашего офиса или дома.
3. В офисах следует устанавливать двухдиапазонные репитеры: 1800/2100, 2100/2600, или даже трехдиапазонные: 1800/2100/2600 МГц. Использовать оборудование на 900-ой частоте не советуем (но бывают исключения).

Заключение

Самое главное правило — всегда делайте тщательные промеры сигнала на улице. Выбирайте тот частотный диапазон, который “схватывает” ваше мобильное устройство. Его и нужно будет усиливать. Также обращайте внимание на условия ландшафта, а также место установки репитера. Внутри помещения размещайте антенны так, чтобы они смогли покрывать максимальную площадь дома или офиса. Не забывайте о пространственном разносе сервисной и донорных антенн, чем больше между ними будет “развязка”, тем большей мощности можно будет использовать усилитель.

Как выбрать GSM-репитер?

Для Вашего удобства все необходимые действия рассмотрены на примере и описаны ниже.

Итак, что нам дано: комната 25 м 2 , сотовый сигнал низкий (одно деление) или вовсе отсутствует.

Первый шаг: выяснить текущий уровень сотового сигнала

Уровень сигнала нужно замерять в том месте, где будет установлена внешняя антенна (принимающая сигнал вышки сотовой связи).

Измерить уровень сигнала можно простым мобильным телефоном. Для этого необходимо зайти в сервисное меню телефона.
Сделать это очень просто: нужно набрать специальный код, который отличается в зависимости от модели вашего телефона.
Модели телефонов и соответствующие коды Вы можете посмотреть,
перейдя по этой ссылке.

В нашем примере мы использовали телефон Samsung C170 с сим-картой МТС.
Набрав соответстующий этому телефону код, мы оказываемся в инженерном меню.

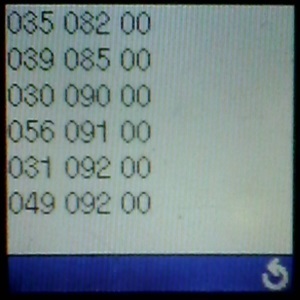

После того, как мы зашли в инженерное меню, мы выбираем нужный экран (см. рисунок ниже), нажимая стрелки вверх/вниз.

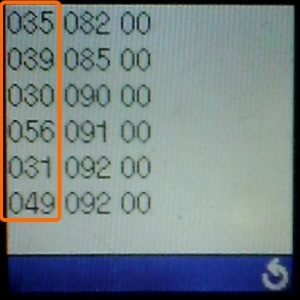

Колонка слева – номера каналов.

Она поможет вам определить диапазон репитера:
– каналам с 1 по 124 соответствует диапазон GSM 900;
– каналам с 512 по 886 – GSM 1800;
– каналы с 974 по 1024 – диапазон E-GSM (в этом диапазоне могут работать только репитеры Picocell).

На картинке сверху видно, что в нашем случае все каналы оператора МТС работают в диапазоне GSM 900.
Значит, и репитер нам нужен, работающий в 900-м диапазоне.

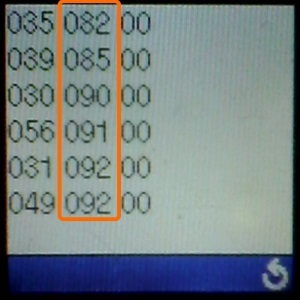

Колонка справа – качество приема сигнала.

Чем меньше значение, тем лучше сигнал (50 и ниже – самое высокое качество сигнала, 105 и выше – самое плохое).
На приведенной выше картинке видно, что качество сигнала всех каналов оставляет желать лучшего.
Самый лучший показатель – 082 дБ – у канала № 035.

Теперь мы знаем диапазон и качество сигнала выбранного оператора.
Чтобы выяснить значения диапазона и качества для другого оператора, неоходимо произвести замеры, установив на телефон соответствующую сим-карту.

Второй шаг: узнать коэффициент усиления сигнала

Для этого надо узнать, на площади какого размера необходимо усиление.
Зная площадь, вы сможете рассчитать нужный вам коэффициент.
Для рассчета воспользуйтесь приведенной ниже таблицей:

Выбираем усилители сотовой связи для дачи с Aliexpress. ТОП-5 GSM репитеров

Деревня и дача — те места, где сигнал сотовой связи зачастую гораздо ниже порога уверенного приёма. А коли разговаривать и пользоваться мобильным интернетом хочется всем, то предлагаю подборку самых приличных по качеству и функционалу усилителей сигнала мобильной связи с алиэкспресс. Ко всем моделям есть масса положительных отзывов и, более того, одну из этих моделей я планирую покупать (обзор будет тут через месяц-другой).

Содержание

Детальная информация по специфике усиления сигнала есть в массе других статей, тут я постараюсь обойтись общим материалом.

Уровни сигнала (dBm) и качество голосовой связи

хорошее качество голоса, хороший приём в здании

хорошее качество голоса, хороший приём на улице

пограничная зона, голосовая связи не гарантированна

скорей всего будут приходить только СМС

Из чего состоит усилитель сотовой связи, он же GSM-репитер

Собственно, тут три составляющих: внешняя антенна, сам блок репитера, и внутренняя антенна.

Блок репитера может иметь дисплей (что лучше всего), а может его не иметь.

Как правильно установить усилитель мобильной связи.

а)внешнюю антенну необходимо направить на ближайшую базовую станцию. можно нарыть информацию по картам.

В местах с плохим сигналом от базовых станций сотовых операторов, оправданно купить внешнюю направленную антенну с максимальным коэффициентом усиления. Разумеется, частотный диапазон антенны должен совпадать с репитером.

Для более точной настройки, что актуально при покупке отдельной узконаправленной антенны, стоит ориентироваться на показания уровня сигнала модемом или сотовым, который будет ловить сигнал от внутренней антенны, не стоит полагаться на данные на дисплее блока репитера.

Есть отзывы о непрактичности распространённых антенн из алюминиевых трубок, конкретно жалобы на плохую влагозащиту. Попадающая внутрь вода прямо ухудшает функционала. В общем-то, внешнюю антенну можно купить как оффлайн (где вам еще подскажут), так и онлайн

Внешнюю антенну можно сделать самому, можно купить оффлайн, можно купить и на алиэкспрессе. К примеру вот эта вот направленная GSM-антенна(напоминаю частоты должны совпадать с нужными вам. в поиске вбивайте Yagi antenna). Не забудьте проверить тип разъёма, будет глупо заказать N вместо SMA.

б) репитер, внутреннюю и внешнюю антенны необходимо развести как можно дальше. И идеале метров от 5 друг от друга, да еще и со стеной между ними. Если будете поднимать антенну сильно вверх — стоит озаботиться грозозащитой.

Сигнал от внутренней антенны не должен ловиться внешней, иначе пойдет обратная связь, антенны будут самовозбуждаться.

В силу этого варианты где внутренняя антенна подключается напрямую к репитеру оправданны лишь для последующего подключения отдельной внутренней антенны. Комплектные варианты типа указанного на фото «крысиного хвоста» будут работать ощутимо хуже антенны по ссылке.

При покупке внутренней антенны для GSM репитера имеет смысл взять вот такую антенну Omni broad range потолочного крепления. Так как тут 0.3м родной кабель, то надо будет удлинять, благо в том же магазине продаются и кабели. Впрочем, их же можно купить и офлайн.

в) прежде чем купить на алиэкспресс усилитель мобильного сигнала, надо определиться с частотным диапазоном вашего оператора в этой местности. Тут все просто — скачиваете программу network cell info lite и там все отображается.

внимание!

прежде чем я начну свой рейтинг gsm-репитеров, стоит упомянуть про марку Lintratek. Это отлично зарекомендовавшие себя устройства для разных нужд и бюджетов. Для читателей не из России может быть уместно дать ссылку на их официальных магазин. Первый в списке ниже усилитель сигнала мобильной связи я дам из другого магазина, потому что там есть доставка с РФ склада. У Lintratek official store доставка этой модели только со склада в Китае, зато есть варианты разных комплектаций с разными антеннами и без них. Какие-то другие модели есть уже и на складе в РФ.

это очень крупный фирменный магазин на алиэкспресс, где можно купить не только усилителей сотовый связи, но и все остальные запчасти — антенны всех разновидностей, кабели и т.д.

Lintratek KW17L-GD

Эта модель стоит дороже остальных, порядка 75$, зато избавляет от необходимости докупать как нормальную внутреннюю антенну, так и провода. Есть доставка с РФ склада. С максимальной вероятностью именно этот комплект я буду брать себе на дачу, так как в нём изначально нормальные антенны + есть поддержка LTE. Соответственно, скорость интернета должна тоже быть на приемлемом уровне.

Кроме самого блока GSM-репитера, в комплект входят: Внешняя направленная антенна на частоту 800-2700 МГц и усилением 10 dBi, 10 метров коаксиального 50ом кабеля к ней, внутренняя направленная антенна на частоту 800-2700 МГц, усилением 3-5 dBi и кабелем 2 метра.

LINTRATEK KW13A-GSM

Исключительно популярная модель, 2500 заказов. Отличие от модели выше — другие антенны, нет поддержи LTE. Этот усилитель сотовой связи подойдет чтобы провести в городских условиях сигнал с улицы в подвал, к примеру. Важно! Поддерживается лишь стандарт GSM 900!

Lintratek KW16L-WCDMA-S

В общем-то, все то же самое и для тех же целей, что и у модели выше, но для частот B1, то есть 2100Мгц. Основной минус — куцая внутренняя антенна. Но для каких-то подвальных помещений или усиления связии в небольших комнатах будет вполне нормально. Опять-таки — ничто не мешает докупить нормальную «круговую» антенну по ссылке в шапке обзора и заменить комплектную ей.

ATNJ AS-W3

ATNJ — это тоже бренд усилителей сотовой связи, ссылка ведет на официальный магазин. Доставка со склада в РФ.

Модель функционально схожа с первым Lintratek в списке. Тут две нормальные антенны, поддерживается широкий диапазон, включая LTE — с интернетом проблем не должно быть. Есть автоматическое регулирование уровня усиления сигнала (AGC)

В комплекте длинный кабель (15 м снаружи и 5 м внутри) что позволит закрепить антенну в любом удобном месте. Уровень усиления заявлен в 70 дБ, частотный диапазон – от 1920 до 2170 МГц. То есть GSM 900Мгц не будет!

Блок репитера 900mhz

Самый недорогой репитер для тех, кто имеет умение иили желание доводить до ума все прилагющеся. Тут нет антен и блока питания, лишь сам блок репитера и его ценник в 28$. Оправданная покупка для человека, у которого есть все остальные запчасти или возможность их сделать.

в магазине есть и другие блоки для других частот

Вот и все, надеюсь что эта подборка поможет кому-то из прочитавших выбрать подходящий для себя усилитель сотовой связи и интернета с алиэкспресс и мучиться, бегая по огородудаче в поисках сигнала.

Если что-то заинтересовало, то актуальные купоны и промокоды на алиэкспресс 2020г можно посмотреть тут

Как выбрать усилитель сотовой связи и интернета

Чтобы разобраться в этом вопросе, нужно понимать основные принципы и условия работы данного устройства. Усилитель сотовой связи или по-другому репитер, повторитель сигнала, решает поставленную перед ним задачу в связке с другими компонентами – приёмопередающими антеннами – внешней и внутренней, а также высокочастотным кабелем, объединяющем все устройства в единую систему усиления сигнала.

В зависимости от сложности поставленной задачи, в такую систему могут дополнительно входить и другие высокочастотные компоненты, такие как сплиттеры, ответвители сигнала, бустеры, антенные усилители и прочие. Как правило, необходимость в дополнительном оборудовании возникает при конструировании сложных систем усиления сигнала на крупных торговых и промышленных объектах.

В большинстве же случаев, для решения бытовых задач усиления сотового сигнала, достаточно готового комплекта, состоящего из репитера, двух антенн и кабеля. Тонкость в том, чтобы правильно подобрать комплект, подходящий по параметрам. Эти параметры мы и будем рассматривать в данной статье, но начнём с принципа работы.

Принцип работы усилителя сотовой связи

Принцип работы комплекта усиления сотовой связи заключается в передаче радиосигнала из зоны уверенного приёма в места, где сигнала нет совсем либо он очень слабый. Например, на улице уровень сигнала средний или высокий, а в помещении он пропадает либо снижается, и связь начинает прерываться. Схематично процесс усиления выглядит следующим образом:

Слабый сигнал от базовой станции оператора улавливается внешней антенной, расположенной на улице. От внешней антенны сигнал по высокочастотному коаксиальному кабелю передаётся на репитер. Репитер усиливает сигнал и отправляет его дальше по кабелю на комнатную антенну. Комнатная антенна обменивается информацией с мобильными устройствами и отправляет сигнал в обратном направлении.

Что входит в комплект?

В комплект входит сам репитер, уличная и комнатная антенны, кабельная сборка (провода, соединяющие репитер с внешней и внутренней антеннами), блок питания репитера, крепёж и подробная инструкция по установке и эксплуатации комплекта. Дополнительно можно приобрести кронштейны и мачты для крепления уличной антенны к стене здания, а также грозозащиту, предотвращающую повреждение оборудования от электростатического напряжения, возникающего при грозе.

Теперь, когда мы понимаем что из себя представляет готовый комплект усиления сотовой связи, давайте определимся, где и для чего мы будем усиливать сигнал. Это важно. Ведь для того, чтобы максимально эффективно решить поставленную задачу по улучшению плохой связи, нужно учесть существующие условия и тот результат, который Вы ожидаете от усилителя.

Усиление сотового сигнала на даче

Как правило, в сельской местности вышки сотовых операторов расположены далеко друг от друга. Их ставят в первую очередь вблизи к более-менее крупным населённым пунктам. Если Ваш дом расположен на значительном удалении от вышек базовых станций, то, в данном случае, предпочтительнее выбрать комплект с репитером, работающим на низких частотах, например 800 и 900 МГц. Эти частоты распространяются на большие расстояние, а значит существует возможность стабильного приёма и передачи сигнала от базовой станции до улавливающей антенны и обратно. Частота 900 МГц до сих пор самая распространённая в области сотовой связи. На ней работают почти все сотовые операторы. Исключением является Теле2, данный оператор не использует этот диапазон на территории РФ.

Частота 800 МГц поддерживается основными сотовыми операторами и позволяет передавать сигнал высокоскоростного мобильного интернета в стандарте LTE-800 (4G) на расстояние до 13 километров.

В частотном диапазоне 900 МГц работает два стандарта связи – GSM-900 (2G) и UMTS-900 (3G). Это означает, что используя усилитель сотовой связи с рабочей частотой 900 МГц, Вы можете улучшить не только голосовую связь, но и мобильный интернет в стандарте 3G. Однако, надо иметь ввиду, что не все сотовые операторы поддерживают передачу интернета на этой частоте.

Если Ваш дом находится не очень далеко от населённого пункта, есть возможность “поймать” более высокую частоту, например, 1800 Мгц или 2100 МГц. Тогда становятся доступны полноценный скоростной интернет и голосовая связь в стандарте 3G (UMTS-2100), а также высокоскоростной интернет в стандарте LTE-1800 (4G) и голосовая связь в стандарте GSM-1800 (2G) с более широкой полосой пропускания.

В стандартах 3G и 4G работает современная голосовая связь на смартфонах. Они автоматически выбирают более высокую частоту даже в том случае, когда её сигнал очень слабый. Отсюда известная многим проблема пропадания собеседника и прерывания связи. Устройство “цепляется” за слабый сигнал высокой частоты, а при полной его потере переключается на более низкую, но устойчивую.

Кнопочные телефоны старого образца работают в стандарте 2G в частотных диапазонах GSM-900 и GSM-1800 и также предпочитают верхнюю частоту при её наличии.

Усиление сотового сигнала в квартире

А если нужно усилить сигнал в квартире? Да, даже в крупном городе, где находятся сотни базовых станций, можно остаться без связи. Такая проблема актуальна для жителей плотной городской застройки, владельцев квартир на верхних этажах, в новостройках, в домах с толстыми стенами, во дворах «колодцах» и т. д.

Тут поможет комплект усиления связи для квартиры. Особенность городского комплекта в компактной уличной антенне и более высоких рабочих частотах, хотя многие комплекты для дачи можно тоже с успехом применять в городе. Но, так как в крупном городе присутствуют стандарты связи GSM, 3G и 4G на верхних частотах, разумно выбирать усилитель, поддерживающий эти стандарты. Это GSM-1800, UMTS-2100 (3G) и LTE-2600 (4G).

Выше мы описали два самых частых случая, когда нужно усилить сигнал. Но нет такого репитера, который идеален для дачи, но совершенно бесполезен в городе. Большинство комплектов универсальны. С их помощью можно усилить сигнал в загородном доме, на даче, в офисе, гараже или квартире. Просто есть комплекты с параметрами, больше подходящими для сельской местности, где расстояние до вышек базовых станций больше, а есть те, которые актуальнее использовать в черте города. Чтобы выбрать комплект, наиболее отвечающий Вашим условиям, нужно определить, в каком стандарте и на какой частоте передаётся сигнал сотовой связи в районе Вашего дома.

Определение частотного диапазона

Рассмотрим, как можно самостоятельно определить частотный диапазон и другие параметры. Для этого можно воспользоваться бесплатными приложениями для смартфонов, такими как Network Cell Info Lite или Сотовые Вышки, Локатор. Замеры нужно будет провести в разных режимах подключения – 4G, 3G, 2G. Для этого в настройках смартфона необходимо последовательно переключать тип сети и сверяться с показаниями из приложения.

Рассмотрим пример для Андроид с использованием приложения Сотовые Вышки, Локатор:

– Зайти в Настройки телефона и выбрать пункт Сеть и Интернет

– Затем выбрать пункт Мобильная сеть

– Перейти в Расширенные настройки

– Выбрать пункт Предпочтительный тип сети

Это можно сделать и из настроек самого приложения: нажать на меню (три вертикальные точки в правом верхнем углу экрана), выбрать пункт Настройки сети =>> Расширенные настройки =>> Предпочтительный тип сети

Также в выпадающем меню можно переключиться на другую сим-карту, выбрав “Переключиться на СИМ2”

Поочерёдно выбирая режимы связи, проверяем, какой тип соединения показывает приложение.

В верхнем левом углу экрана (обведено жёлтой рамочкой) отображается обозначение частотного диапазона. Чуть ниже можно увидеть уровень сигнала в дБ. Чем больше число, тем слабее сигнал! Хорошим считается сигнал до -100 дБ. Наша задача состоит в том, чтобы от каждого стандарта выбрать приоритетный частотный диапазон, который проходит внутрь помещения, и усилить именно его. Не стоит торопиться с определением типа соединения, лучше подождать минуту-другую пока устройство выберет приоритетную частоту. Например, G900 может смениться на G1800. Значит частота 1800 МГц присутствует в помещении, и даже если её сигнал слабее, чем у 900 МГц, телефон предпочтёт работать на более высокой частоте.

Приложение Network Cell Info Lite удобно тем, что наглядно показывает уровень входящего сигнала. В стартовом разделе “Датчики” показана шкала, наподобие спидометра. Она позволяет оценить качество связи в определённом стандарте. Если стрелка в зелёной зоне, значит сигнал хороший, усиливать его не требуется.

Нетворк Селл не показывает частотный диапазон в мегагерцах, но его можно узнать из показателя Band. Внизу страницы приведена таблица соответствия значений Band и частотного диапазона в МГц. Например, Band 1 – это 2100 МГц в стандарте UMTS (3G).

Плюсом этих приложений является и то, что они показывают расположение вышек базовых станций. Это понадобится при установке внешней антенны. Её нужно будет сориентировать в направлении базовой станции. При этом если между точкой, где располагается антенна, и базовой станцией есть препятствия, такие как высокие деревья, строения, то лучше направить антенну в свободное от препятствий пространство.

Итак, определив частотные диапазоны, на которых передаётся сигнал в районе Вашего дома, можно переходить к выбору комплекта, но мы немного остановимся на таком параметре, как мощность усиления сигнала.

Максимальное усиление комплекта

Вы можете обратить внимание на то, что коэффициент усиления в дБ у разных репитеров отличается не сильно (60-65-70 дБ), при этом площадь действия может отличаться в разы. На самом деле зависимость здесь не линейная, а логарифмическая. Каждые +3-5 дБ удваивают мощность. Поэтому, комплект с максимальным усилением 83 дБ может покрыть площадь вдвое бóльшую, чем комплект с усилением 78 дБ. В характеристиках каждого репитера и готового комплекта указана максимальная площадь действия в помещениях. Но не только величина помещения влияет на выбор мощности усилителя. Очень слабый входящий сигнал может служить причиной выбора более мощного усилителя, способного покрыть площадь бóльшую, чем необходимо.

Рекомендуем начать с установки уличной антенны. Вы уже определили направление до ближайшей базовой станции с помощью мобильного приложения. Теперь нужно выбрать место для крепления антенны к стене. Если мы говорим про загородный дом, то желательно закрепить антенну повыше. Так на пути распространения сигнала окажется меньше помех. В случае, когда вокруг дома есть высокая растительность, можно установить внешнюю антенну на специальную мачту. При установке комплекта усиления связи в квартире или офисе внешнюю антенну, как правило, крепят на стене рядом с окном или на раме самого окна.

Затем нужно завести кабель от внешней антенны внутрь помещения. Это можно сделать пробурив отверстие в стене либо в межэтажном перекрытии в случае, если антенна установлена на крыше.

Выбираем место для крепления репитера. Его можно закрепить на стене или мебели с помощью крепежа, входящего в комплект. Нужно чтобы поблизости была розетка 220 вольт для подключения репитера к сети.

Потом подсоединяем комнатную антенну, и крепим её либо на стене, либо на потолке, на сколько хватит кабеля. Длина кабеля внутренней антенны обычно 2 метра. Если по каким-то причинам требуется установить антенну дальше от репитера, можно дополнительно приобрести отдельную кабельную сборку. Схемы встройки будут приведены ниже.

Важный момент при выборе места для установки антенн. Внешняя и внутренняя антенны должны быть расположены друг от друга как можно дальше. Это нужно для того, чтобы не происходило закольцовки сигнала. Это когда сигнал от внутренней антенны улавливается внешней. В результате возникают помехи, и система перестаёт работать эффективно. Если комнатная антенна направленного действия, её не следует направлять в ту сторону, где установлена уличная антенна.

Варианты соединения элементов комплекта

Как правильно выбрать, купить и установить репитер сотовой связи GSM, 3G, 4G

Постараюсь в данной статье описать алгоритм подбора репитеров сотовой связи. Статья написана для простого обывателя и тех, кто хочет немного разобраться в данном вопросе.

У репитеров есть два основных параметра:

1) Диапазон (какой и их количество);

2) Коэффициент усиления и выходная мощность (одно вытекает из другого).

Если ваша цель просто решить вопрос некачественной связи, предлагаем перейти в раздел готовых для покупки комплектов усилителей.

Выбор диапазона репитера

У сотовых операторов на сегодня 5 частотных диапазонов – 800, 900, 1800, 2100 и 2600 МГц. Таблица распределения стандартов связи относительно каждого диапазона выглядит так:

Правило №1: Все современные телефоны всегда «цепляются» за более высокий стандарт, который есть в данной точке приёма. Например, если усилить сигнал 2G/GSM, а в помещение заходит с улицы слабый 3G, то телефон будет игнорировать мощный сигнал GSM и будет продолжать сидеть на слабом 3G. С 4G аналогичная ситуация по отношению к 3G.

Многие задают вопрос – «а у нас WiFi есть, зачем нам 3G, 4G?”. Наличие WiFi никак не влияет на выбор репитера для усиления голосовой связи!

Кстати, во многих регионах сотовые операторы стали запускать «голос» и в 4G, но процесс растянется на 2019-2020 года. В Москве МТС и Мегафон на многих смартфонах уже запустили голос в 4G.

Правило №2: Если в помещение заходит один стандарт на разных частотах, то телефон всегда выбирает более высокую частоту. Например, 3G присутствует в помещении на частоте 900 и 2100 МГц. Телефон, естественно, будет выбирать 2100 МГц, даже если он очень слабый (до уровня -100 дБм).

Как делать замеры сотового сигнала?

Если у Вас Android версии 6 и ниже, то читаем эту статью.

Если айфон, то эту статью.

Но самый простой вариант, это если у Вас версия Android 7.0 и выше.

Пугаться не надо. Там всё просто.

Пример того, как должны быть проведены замеры:

Точка предполагаемой установки внешней антенны (крыша или фасад):

2G – 1800 МГц, -75 дБ,

3G – 2100 МГц, -81 дБ,

4G – 2600 МГц, -96 дБ.

2G – 1800 МГц, -92 дБ,

3G – 2100 МГц, -98 дБ,

4G – 1800 МГц, -95 дБ.

Выводы к нашему примеру: Телефон в режиме 2G/GSM «сидит» внутри помещения только на 1800 частоте. Следовательно, усиливать 900-й диапазон необходимости нет! В режиме 3G сидит на 2100-й частоте. В режиме 4G телефон сидит внутри помещения на 1800 МГц. Соответственно, в нашем случае для данного оператора будет правильным выбрать репитер с диапазонами 1800/2100.

И такой расчет необходимо сделать для каждого оператора!

Если с подбором сложно, то пришлите нам замеры, опишите ситуацию и мы подберём для Вас решение.

Какой мощности выбрать репитер сотовой связи

(можно пропустить этот занудный раздел, лучше напишите или позвоните инженеру нашему и расскажите замеры свои и площадь необходимую для покрытия).

Рассмотрим пример №1:

1. Померили уровень сигнала телефоном в точке предварительной установки внешней антенны – 72 дБм . Коэффициент усиления антенны 11 дБ, соответственно на выходе антенны имеем сигнал -72 + 11 = -61 дБм.
2. Потери сигнала в кабеле считаются очень просто: у любого кабеля есть свои радиочастотные характеристики на сайте производителя. Например, на 100 метрах кабеля 5D-FB на частоте 900 МГц теряется 20 дБ. Чем выше частота сигнала, тем больше потери в кабеле. В нашем случае длина кабеля от внешней антенны до репитера составляет 10 метров, а потери считаются: на 100 метрах теряется 20 дБ, соответственно, на 10 метрах потеряется 2 дБ.
3. На вход репитера приходит сигнал -61 – 2 = -63 дБ.
4. Смотрим коэффициент усиления репитера в его технических характеристиках (в нашем случае Ку=70). Получаем на выходе усилителя –63+70=+7 дБм
5. На выходе антенны получаем +7(с выхода репитера) -2 (потери в кабеле) + 7 (Ку антенны) = + 12 дБм.

Как оценить приблизительную площадь покрытия от внутренней антенны? Для этого смотрим в таблицу соответствия децибел и ватт:

Наши +12 дБм соответствуют 16 мВт. Далее для упрощения подсчета наше количество мВт помножаем на коэффициент 6 и получаем ПРИБЛИЗИТЕЛЬНУЮ площадь покрытия от нашей антенны 16 х 6 = 96 кв.м. При наличии капительных стен площадь может оказаться меньше.

Репитер RF-Link E900-70-20 имеет коэффициент усиления 70 дБ и максимальную выходную мощность 100 мВт по паспорту. Но в нашем случае реальная выходная мощность оказалась всего лишь 5 мВт из 100 возможных.

В случае систем 1800 и 2100 для определения ОРИЕНТИРОВОЧНОЙ площади покрытия, полученную выходную мощность рекомендуется помножать на 4, т.к. при более высоких частотах происходит более высокое затухание сигнала в среде распространения.

Методика просчета получается достаточно простой: зная изначально площадь помещений, которую нам надо покрыть, и померив сигналы от базовых станций сотовых операторов, мы можем просчитать энергетический баланс системы и правильно выбрать модель репитера.

Пример №2 с использованием делителя неравномерно распределения мощности

В данной системе используется две внутренних антенны. Одна покрывает площадь 25*6=150 кв.м. (которая 14 дБм на выходе выдает), а вторая 50*6= 300 кв.м. (17 дБм на выходе). Для распределения сигнала был выбран несимметричный делитель с боковым затуханием на 10 дБ и по прямой с затуханием 1 дБ. Выбираются такие делители для рационального распределения мощности сигнала.

Популярные репитеры сотового сигнала

Комплект Народный

Репитер RF-Link, Антенна 3-5 дБ, Внешняя антенна 11 дБ, Кабель 10м, Кабель 5м, Кронштейн.

Комплект Народный DUO

Репитер RF-Link, Антенна 3-5 дБ, Внешняя антенна 11 дБ, Кабель 10м, Кабель 5м, Переходник, Кронштейн.

Комплект Коттедж

Репитер RF-Link, Внутренняя антенна, Внешняя антенна, Кабель, Разъёмы

Комплект Офис Pro

Репитер RF-Link, Внутренняя антенна, Внешняя антенна, Кабель, Разъёмы

Некоторые особенности при установке репитеров GSM, 3G, 4G

1. Старайтесь, чтоб на вход репитера приходили сигналы от всех операторов приблизительно одинакового уровня. Иначе могут получиться разные радиусы действия от внутренней антенны для каждого оператора.

В загородных домах старайтесь вешать приёмную антенну как можно выше – это позволит Вам использовать мощность усилителя на максимум. Каждый метр вверх имеет значение! А в городе это правило далеко не всегда выполняется.

Если в системе более 20м кабеля, то берите марку кабеля не тоньше 8D-FB.

Что касается городских офисов – старайтесь устанавливать внутреннюю антенну в каждую комнату! Проверено богатым личным опытом.

Кстати, тут можно посмотреть примеры штрафов от ГКРЧ. Немного из опыта (ездил после горе установщиков):

Случай №1

Репитер диапазона 2100 МГц. Выдавал вот такую помеху:

Настроить не удалось, репитер под замену.

Случай №2

Выдавал помехи в 900 и 2600 диапазонах:

Популярная ошибка при установке репитеров в загородных домах и дачах

Основная задача избежать «закольцовки» сигнала между внешней и любой из внутренних антенн, т.е. внешнюю антенну надо как можно дальше расположить от любой из внутренних.
